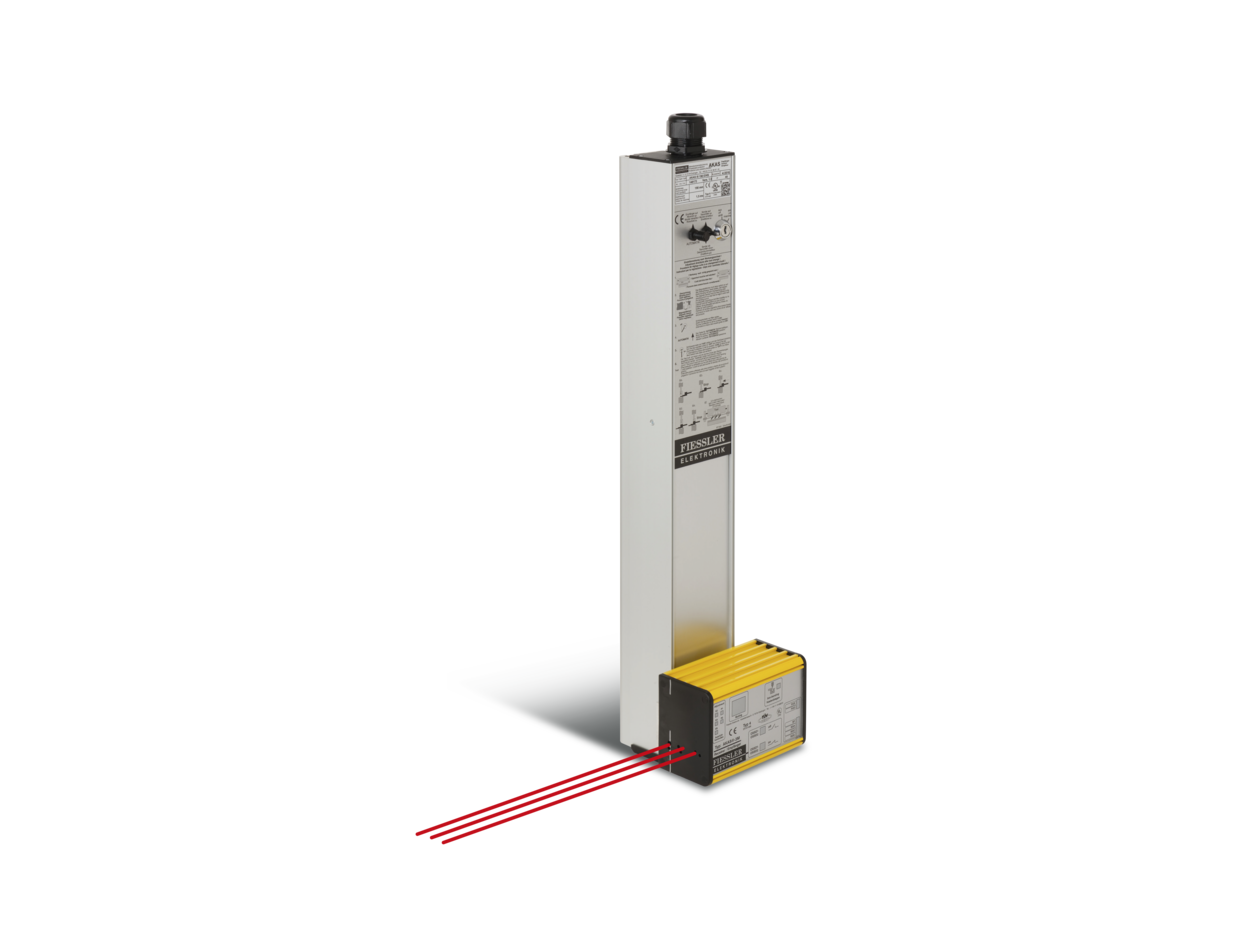

Abkantpressen
Optischer Fingerschutz
AKAS® sichert den Bereich unmittelbar am Werkzeug optisch ab und lässt die Hände für die Werkstückhandhabung frei.
AKAS® bei Fiessler ↗← Zurück zu den Leistungen
Maschinensicherheit · Nachrüstung · Integration
Sicherheitstechnik, die zur Maschine passt.
Wir prüfen den vorhandenen Aufbau und integrieren passende Schutzeinrichtungen und Sicherheitssteuerungen in bestehende Maschinen.
Sicher arbeiten. Besser bedienen.
Welche Sicherheitstechnik ist bereits vorhanden, und wo muss sie erneuert oder ergänzt werden? Wir betrachten die Maschine und ihren Arbeitsablauf gemeinsam. Eine passende Schutzeinrichtung kann die Bedienung auch erleichtern: Mit optischem Fingerschutz lässt sich das Werkstück beim Abkanten mit beiden Händen führen.
Unsere Arbeit reicht von der Rückraumabsicherung über optischen Fingerschutz bis zum Austausch älterer Sicherheitsmodule. Auswahl, Auslegung und Prüfung erfolgen jeweils für die konkrete Anlage.
Schutzfunktionen sauber integrieren.
Wir setzen in der Maschinensicherheit häufig auf Produkte von Fiessler Elektronik. Gleichzeitig arbeiten wir herstellerunabhängig: Entscheidend sind die Anforderungen der Maschine und ein stimmiges Sicherheitskonzept.
Sicherheitssteuerung
Funktionen verknüpfen

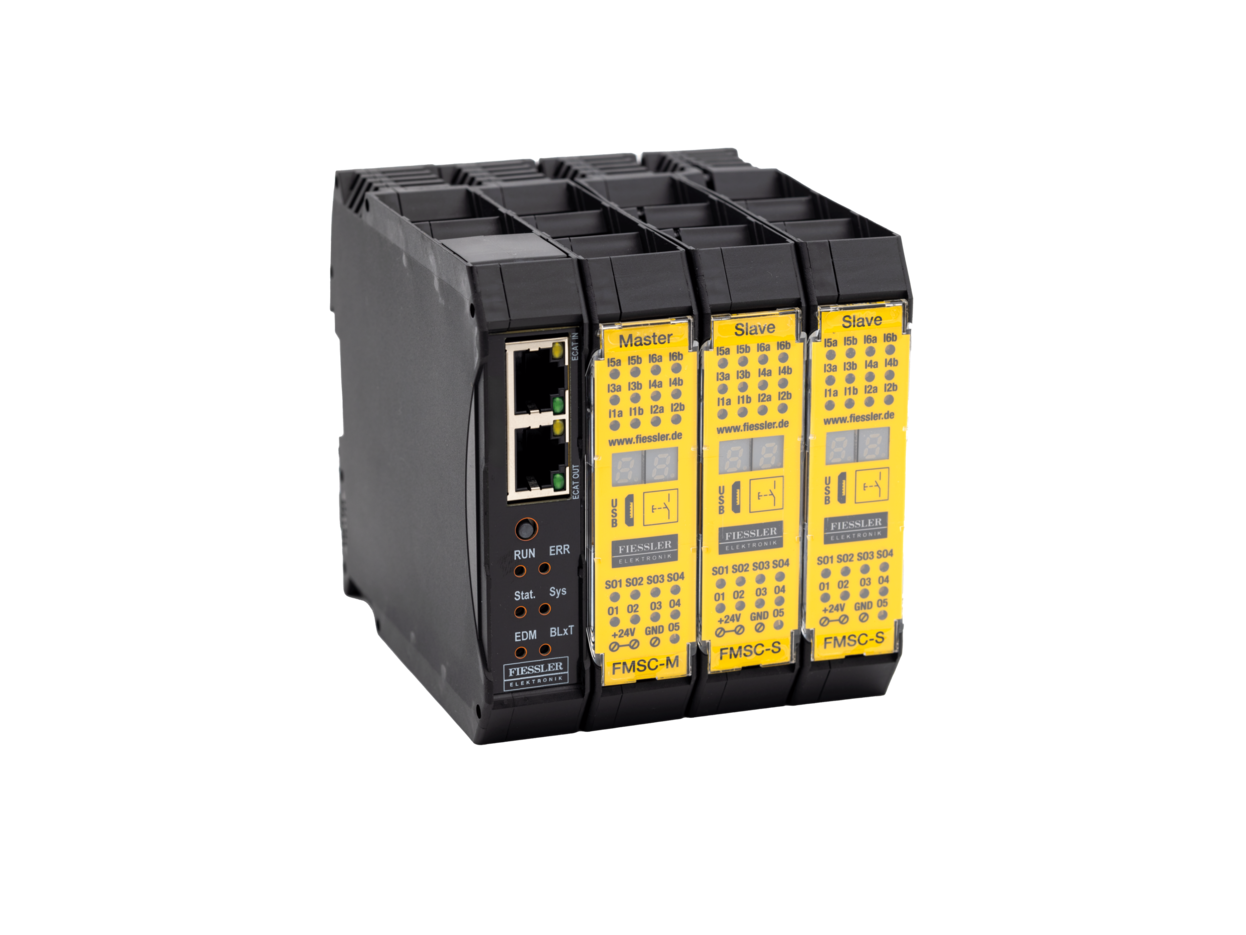

Die modulare FMSC verarbeitet sicherheitsgerichtete Signale und bindet Schutzeinrichtungen in die Maschinenfunktion ein.
FMSC bei Fiessler ↗
Zugang & Rückraum
Gefahrenbereiche absichern

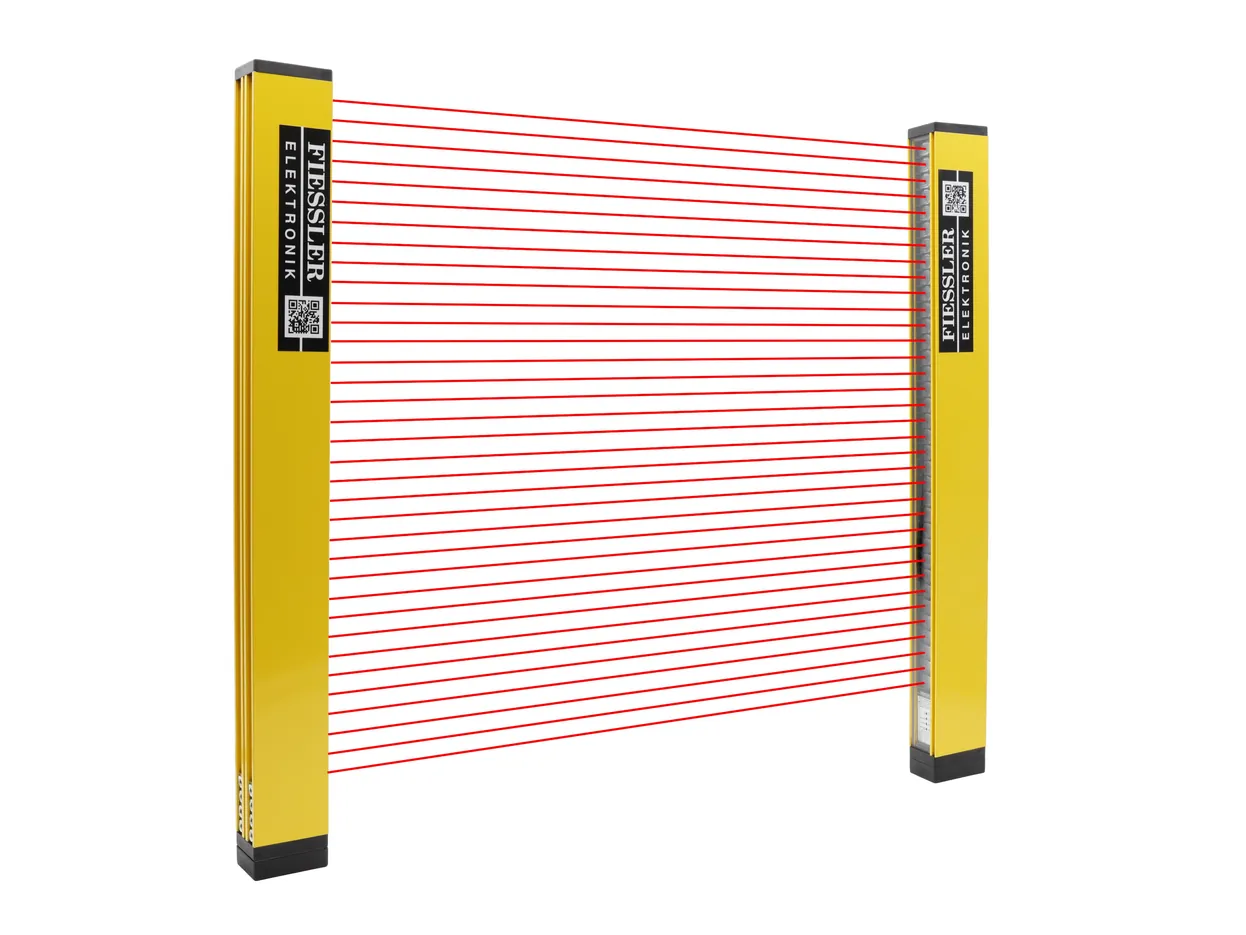

Sicherheitslichtvorhänge und passende Steuerungstechnik schützen Zugänge und Bereiche hinter der Maschine.
Lichtschutz bei Fiessler ↗
Sichere Bedienung

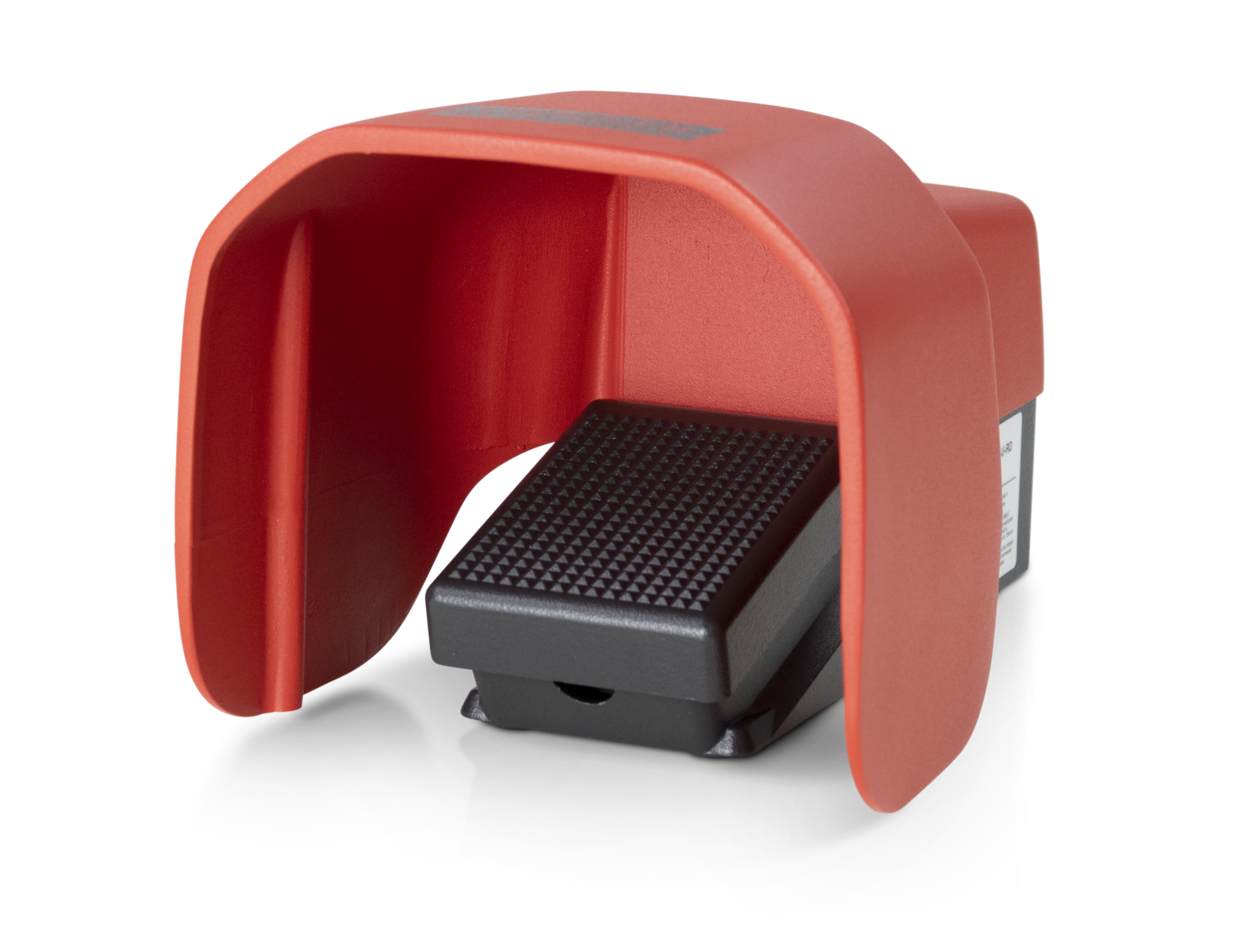

Sicherheitsfußschalter
Das Pedal steuert die Bewegung in einer definierten Betätigungsstellung. Beim Loslassen oder festen Durchdrücken über den Druckpunkt hinaus wird der Stopp der gefährlichen Bewegung eingeleitet.
Fußschalter bei Fiessler ↗Produktabbildungen: © Fiessler Elektronik. Sie zeigen Beispiele der Produktreihen. Die Eignung und Ausführung für eine konkrete Maschine klären wir bei der technischen Aufnahme.
So sieht die Integration an Bestandsmaschinen aus.
Die Fotos zeigen zwei verschiedene Aufgaben: die Absicherung des Maschinenrückraums und die Erneuerung einer älteren Sicherheitsschaltung.
Den Bereich hinter der Maschine einbeziehen.

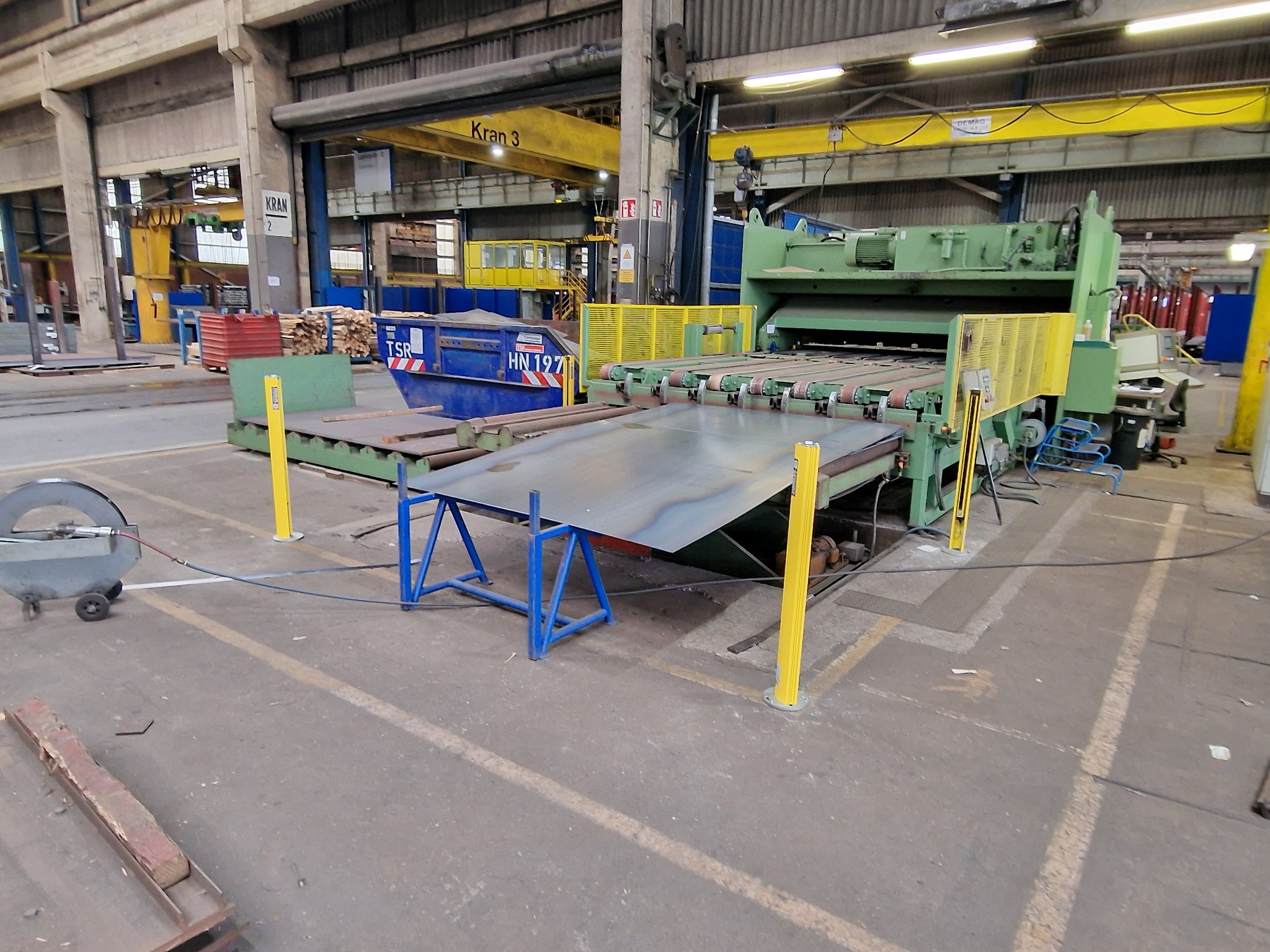

Wo Material zugeführt oder abgelegt wird, muss der Zugang zum Gefahrenbereich im Sicherheitskonzept berücksichtigt werden. An dieser Maschine wurden gelbe optische Schutzeinrichtungen im Rückraum integriert.

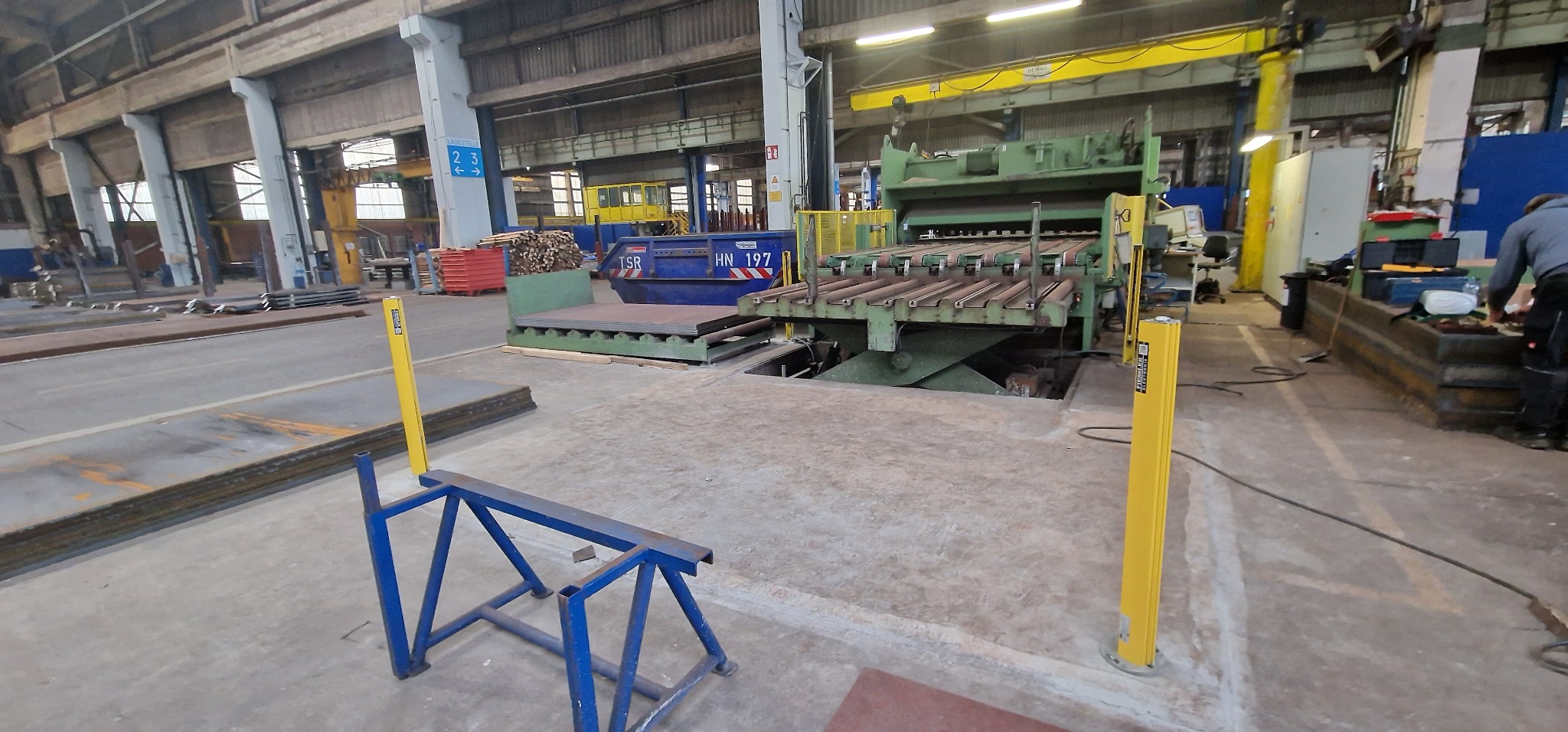

Die beiden Ansichten zeigen die Position der Schutzfelder im Verhältnis zur Maschine und zum Materialfluss. So bleibt nachvollziehbar, wie die Absicherung in den vorhandenen Aufbau eingefügt wurde.
Ältere Sicherheitsschaltung erneuert.

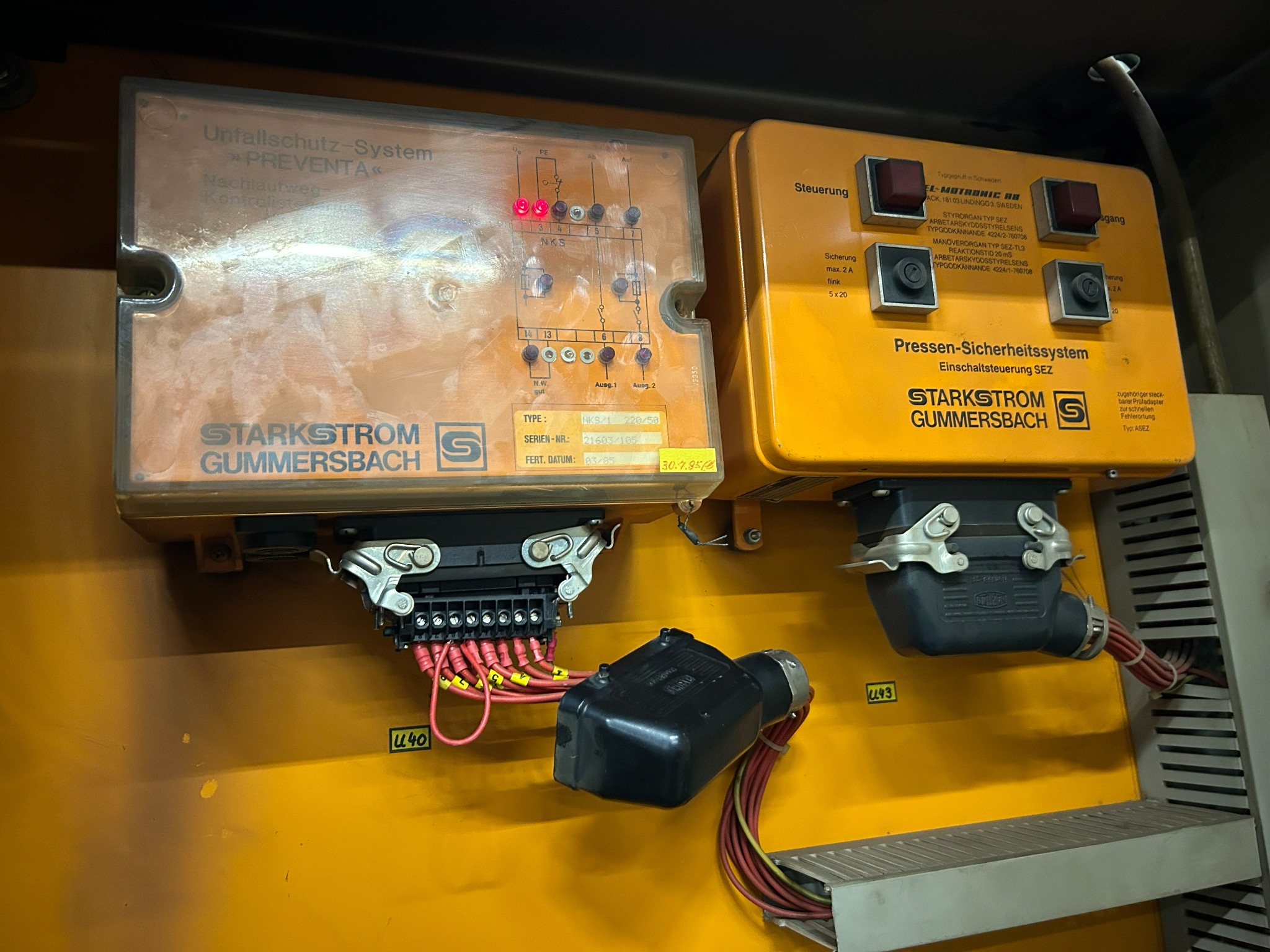

Preventa-Sicherheitsmodule waren in vielen älteren Pressen Teil der Sicherheitssteuerung. Das hier verbaute NKS diente der Nachlaufwegkontrolle: Es überwachte, ob die gefährliche Bewegung innerhalb des zulässigen Weges zum Stillstand kommt. Mit dem Alter der Elektronik werden Ausfälle und die Ersatzteilversorgung zunehmend zum Thema.

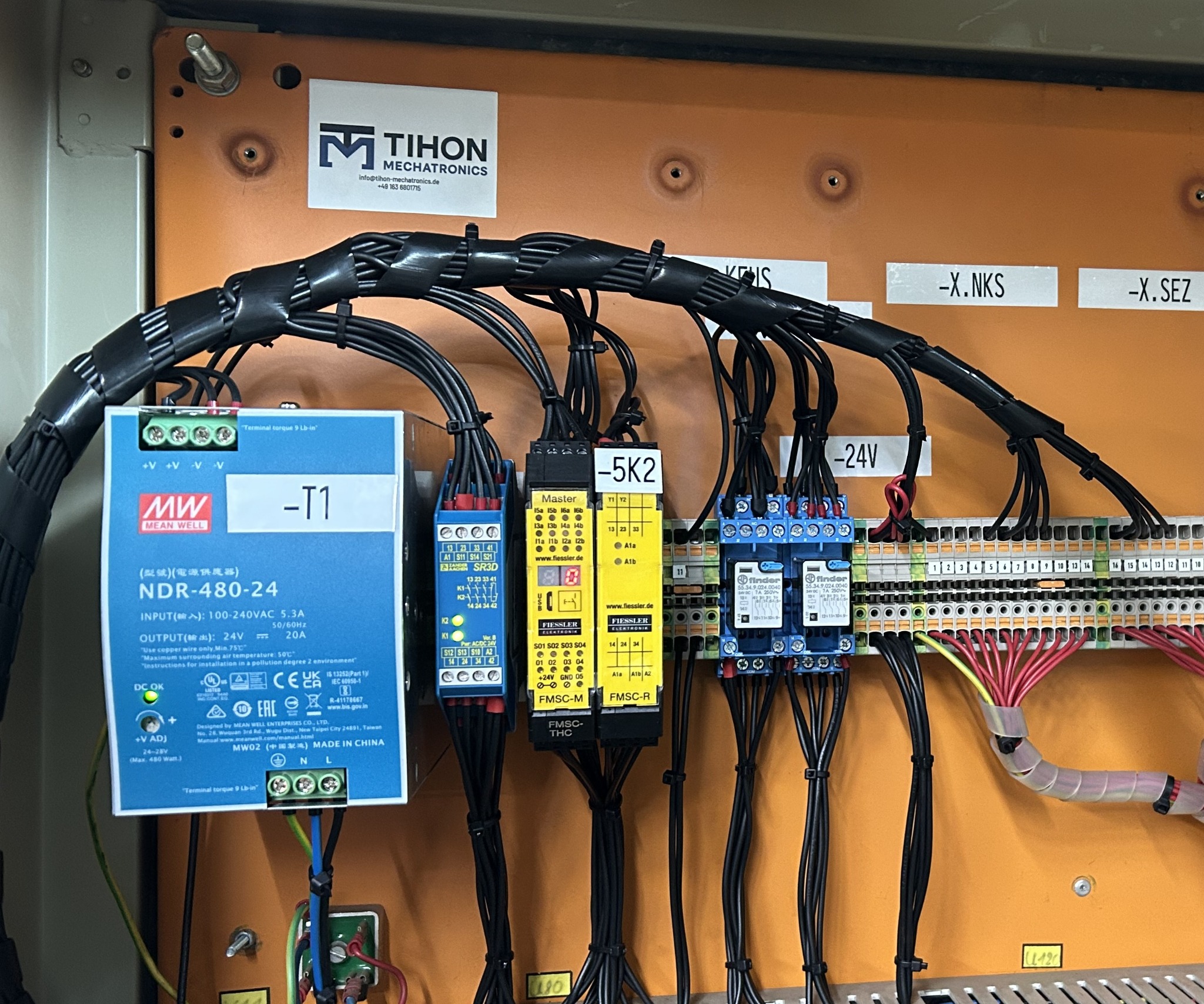

Bei der Modernisierung mussten die vorhandenen Sicherheitsfunktionen wieder in das Gesamtkonzept eingebunden werden. Dazu gehört auch, die Nachlaufwegkontrolle mit geeigneter Sensorik und sicherheitsgerichteter Auswertung erneut umzusetzen und die dafür notwendigen Signale redundant zu überwachen. Die gezeigten Fiessler FMSC-THC- und FMSC-R-Bausteine übernehmen die Auswertung der Zweihandbedienung und die sichere Schaltung; die konkrete Nachlaufwegmessung ist eine gesondert auszulegende Funktion des FMSC-Systems.
Fiessler ordnet die FMSC-Schaltgeräte nach EN ISO 13849-1 bis PL e und nach IEC 61508 bis SIL 3 ein. Das Zweihandgerät FMSC-THC ist für eine Zweihandschaltung Typ III C nach DIN EN ISO 13851 vorgesehen. Die Eignung der gesamten Maschinenlösung ergibt sich erst aus ihrer Auslegung und Prüfung vor Ort.
Ihre Maschine
Sicherheitstechnik nachrüsten?
Schicken Sie uns Maschinentyp, Fotos der vorhandenen Schutzeinrichtungen und eine kurze Beschreibung der Aufgabe. Wir besprechen die nächsten Schritte.
