Bestehende Tafelscheren weiter nutzen.

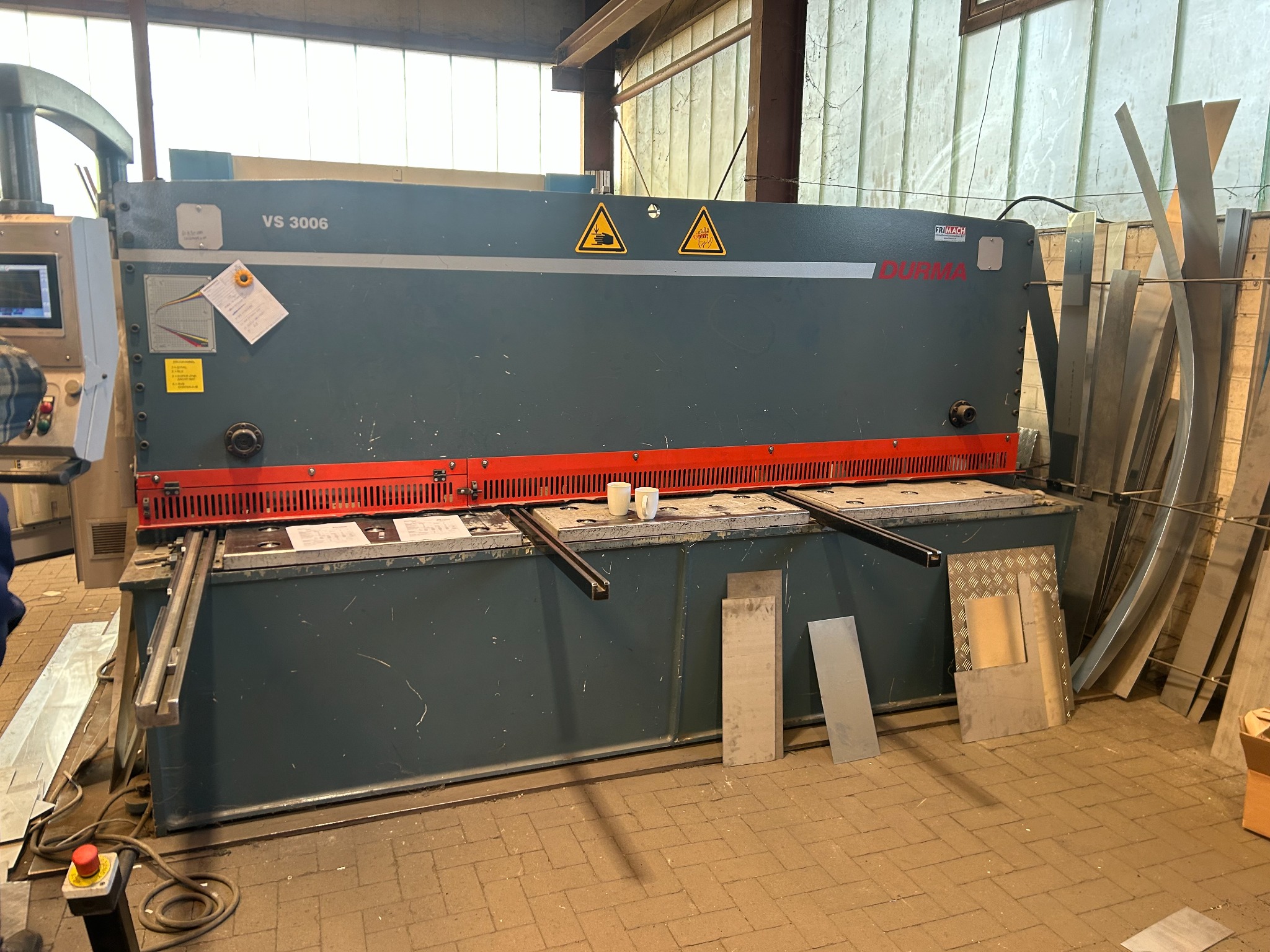

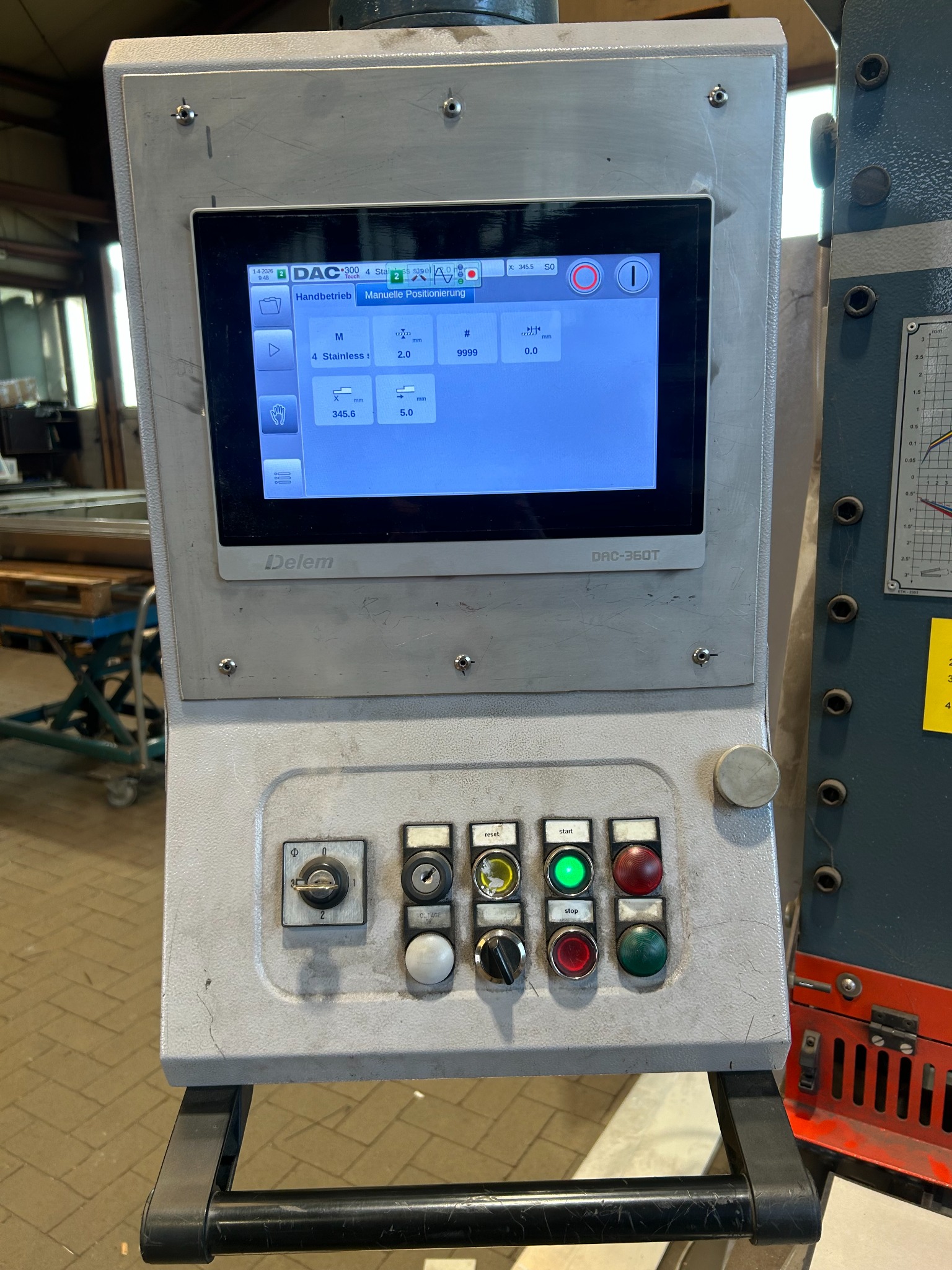

Die Durma reagierte nicht mehr auf Eingaben und Bedienbefehle. Für die Instandsetzung wurde ausschließlich die ausgefallene Steuerung durch eine Delem DAC-360T ersetzt; die übrige Maschinensteuerung blieb erhalten.

Die eigentliche Herausforderung lag in der Anbindung an die bestehende SPS: Ihre Befehle und die von ihr erwarteten Rückmeldesignale mussten nachvollzogen und in die neue Bediensteuerung eingebunden werden. So konnten die vorhandenen Maschinenfunktionen mit der neuen Steuerung wieder bedient werden.

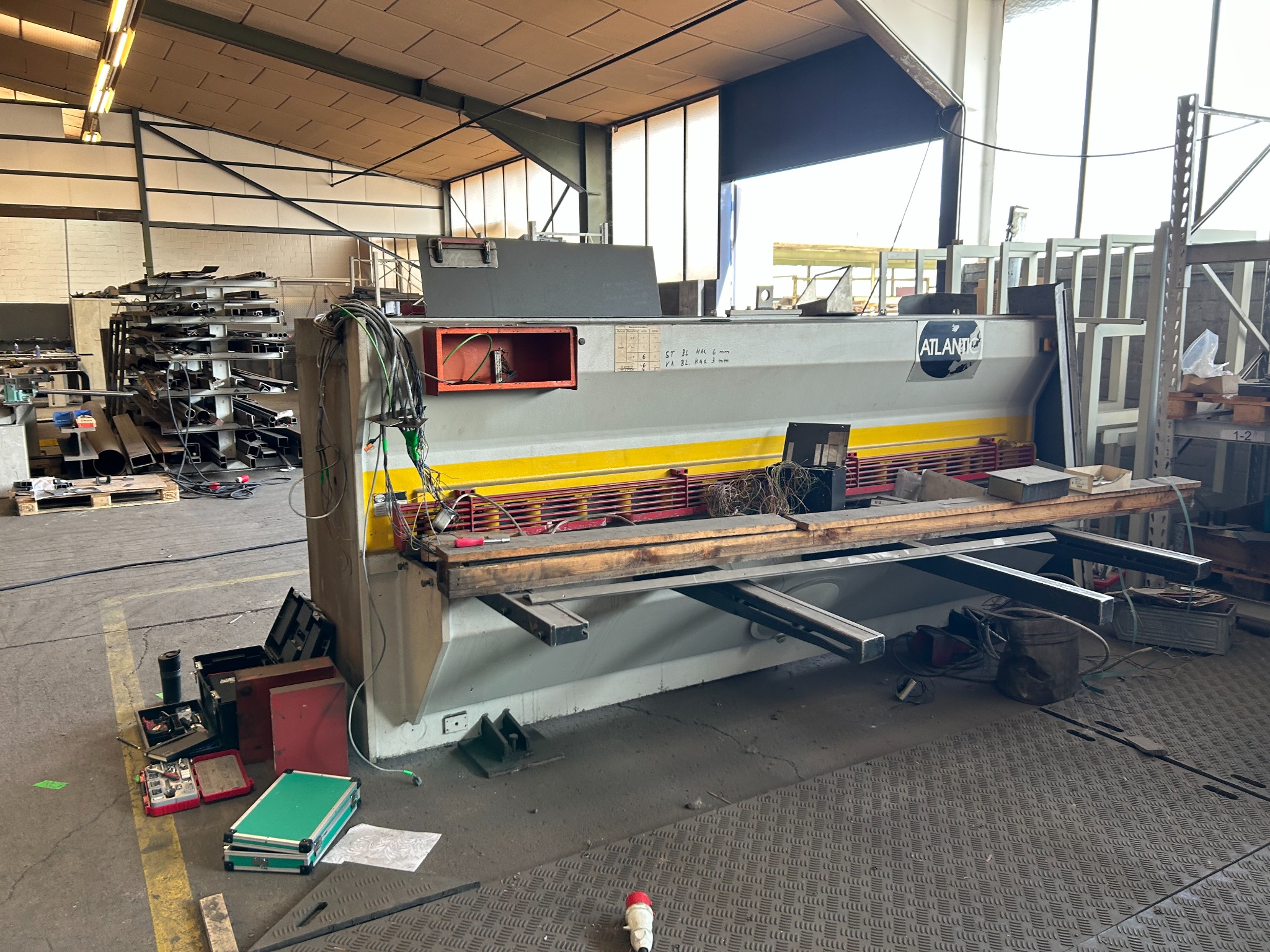

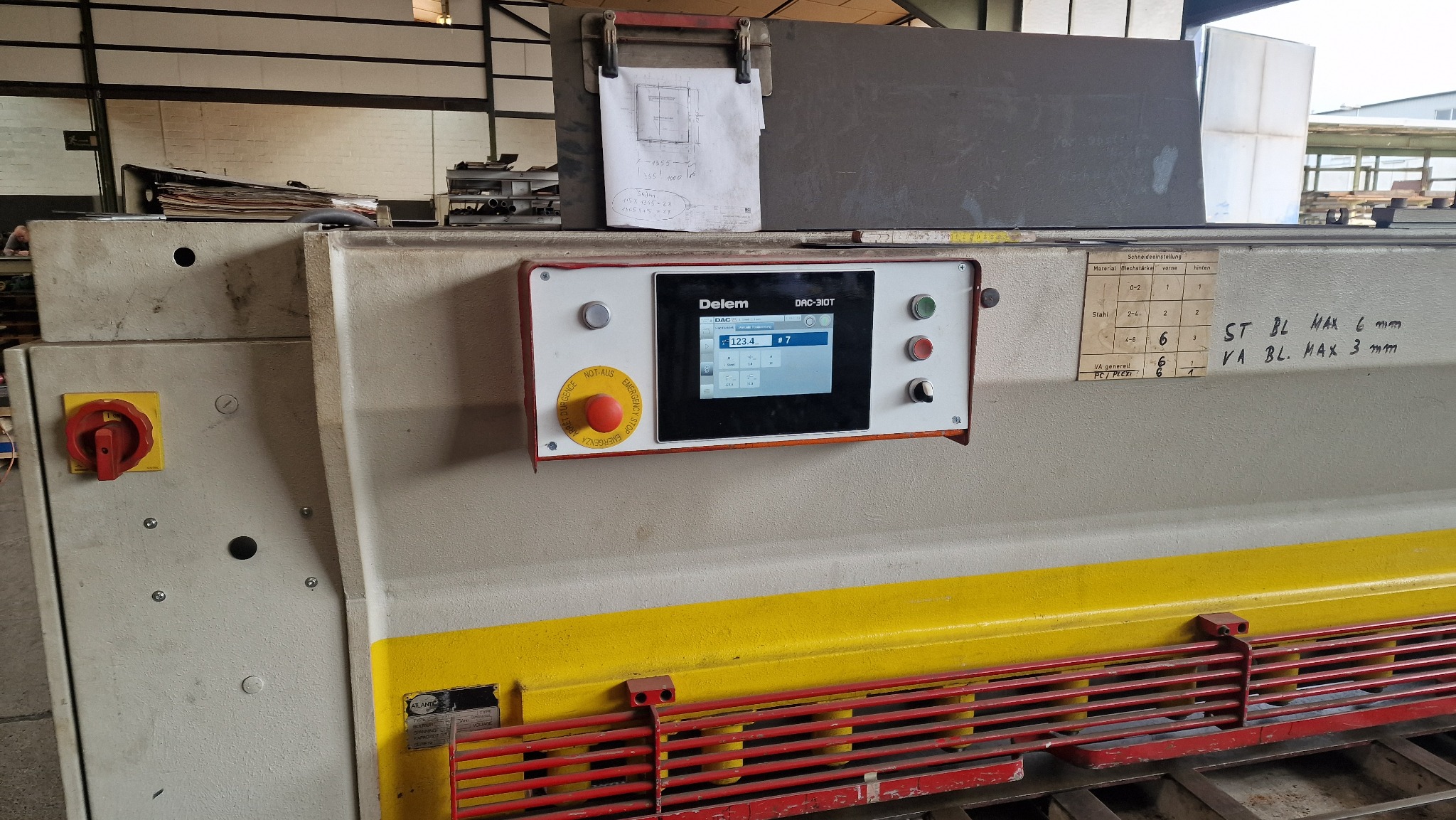

Eine Elektrofachfirma hatte den Umbau begonnen und dann abgebrochen. Bei der Übernahme war der Schaltschrank vollständig demontiert; die Leitungen waren nicht beschriftet. Weder ein Schaltplan noch ein Hydraulikplan lag uns vor. Eine bestehende Verdrahtung, an der sich die Maschinenfunktionen hätten nachvollziehen lassen, gab es nicht mehr.

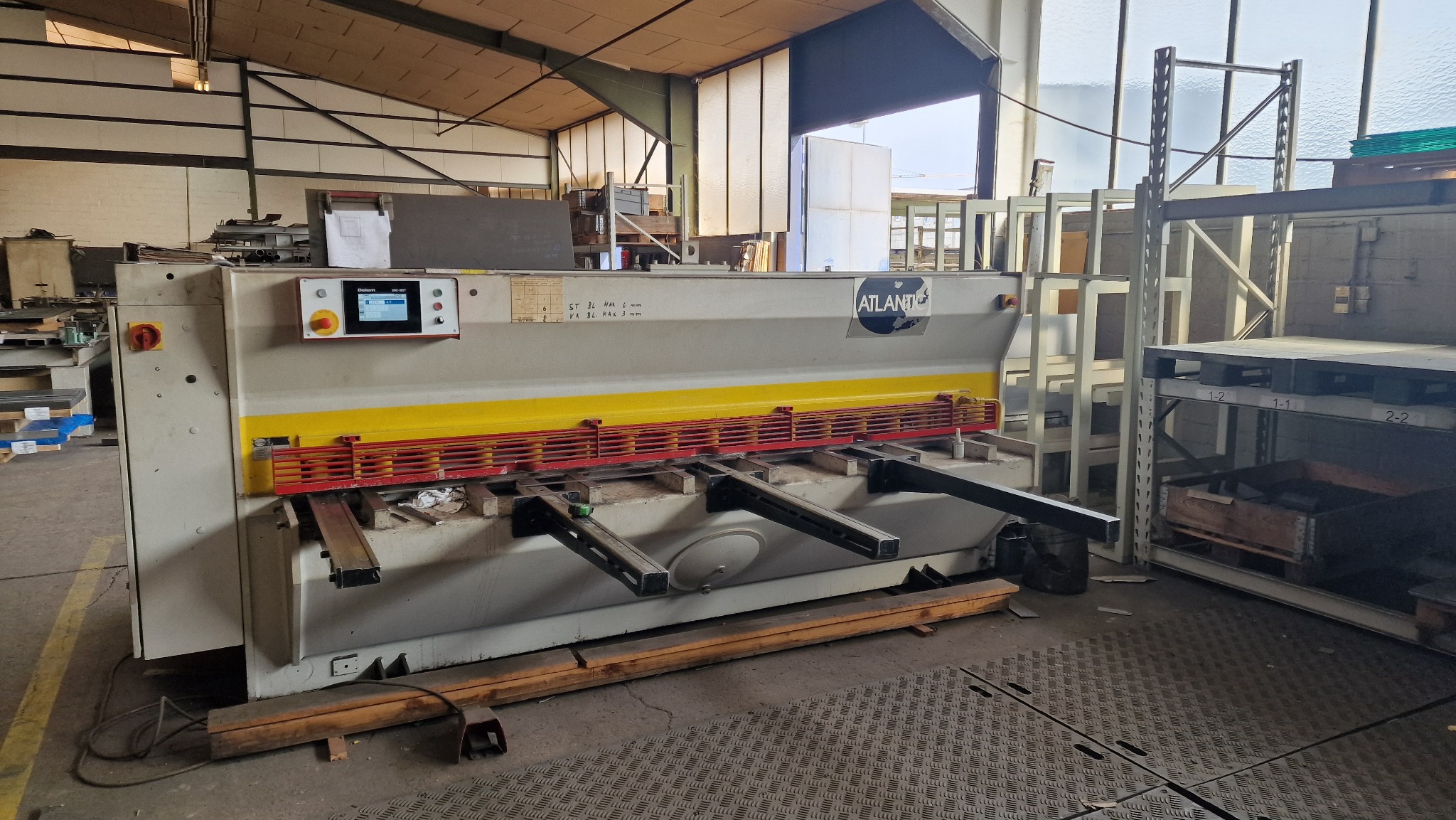

Wir ermittelten die Zuordnung der Leitungen und die Funktionen der Maschine durch Messungen und gezielte Funktionsprüfungen. Vom bisherigen Schaltschrank übernahmen wir lediglich das Gehäuse und die Montageplatte und bauten ihn von Grund auf neu auf. Die neue Delem DAC-310T arbeitet mit einer Crouzet Millenium 3 SPS zusammen. Dafür entwickelten wir ein eigenes Programm, das die Signale und Abläufe zwischen Steuerung und Maschine umsetzt.

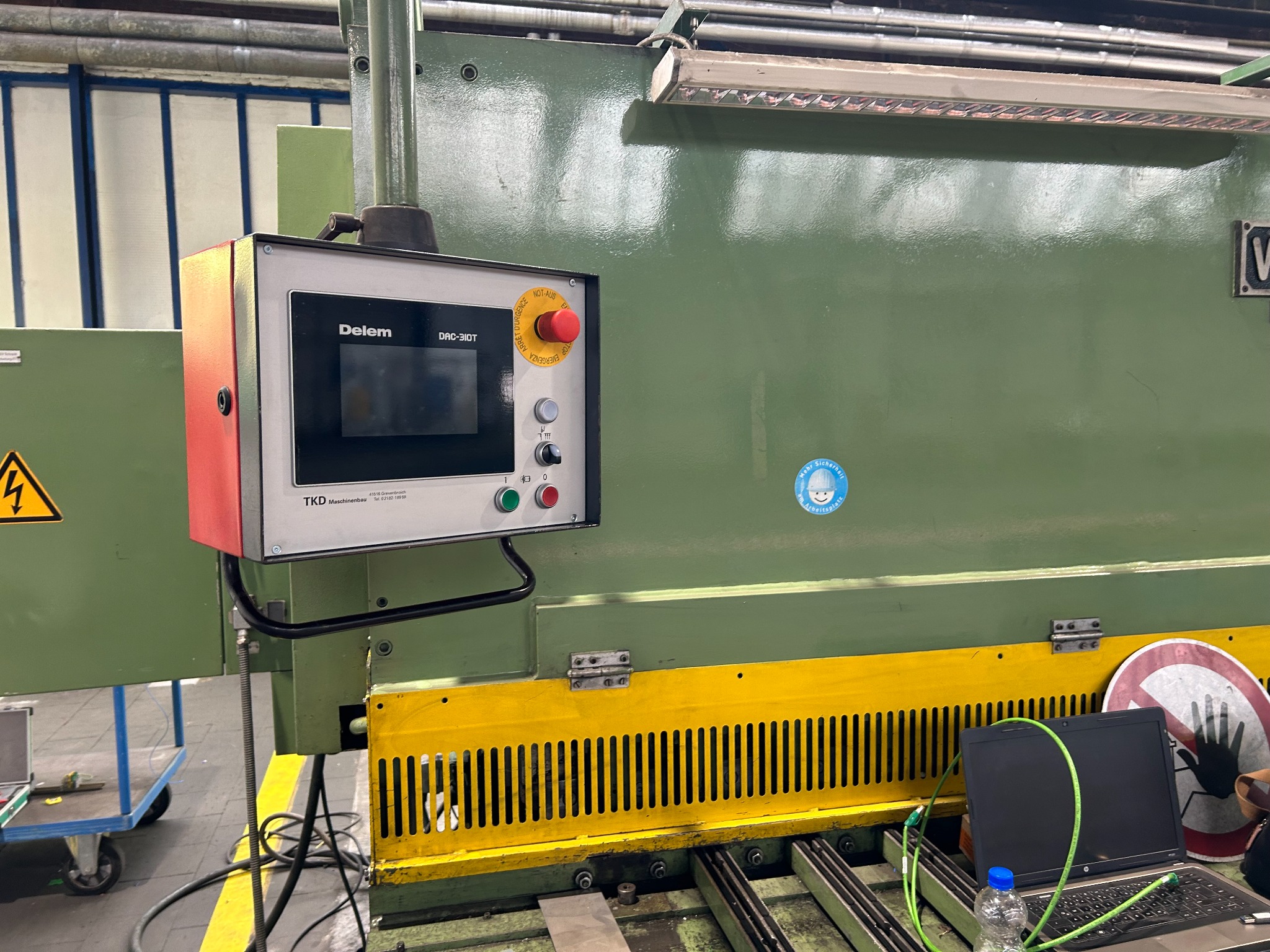

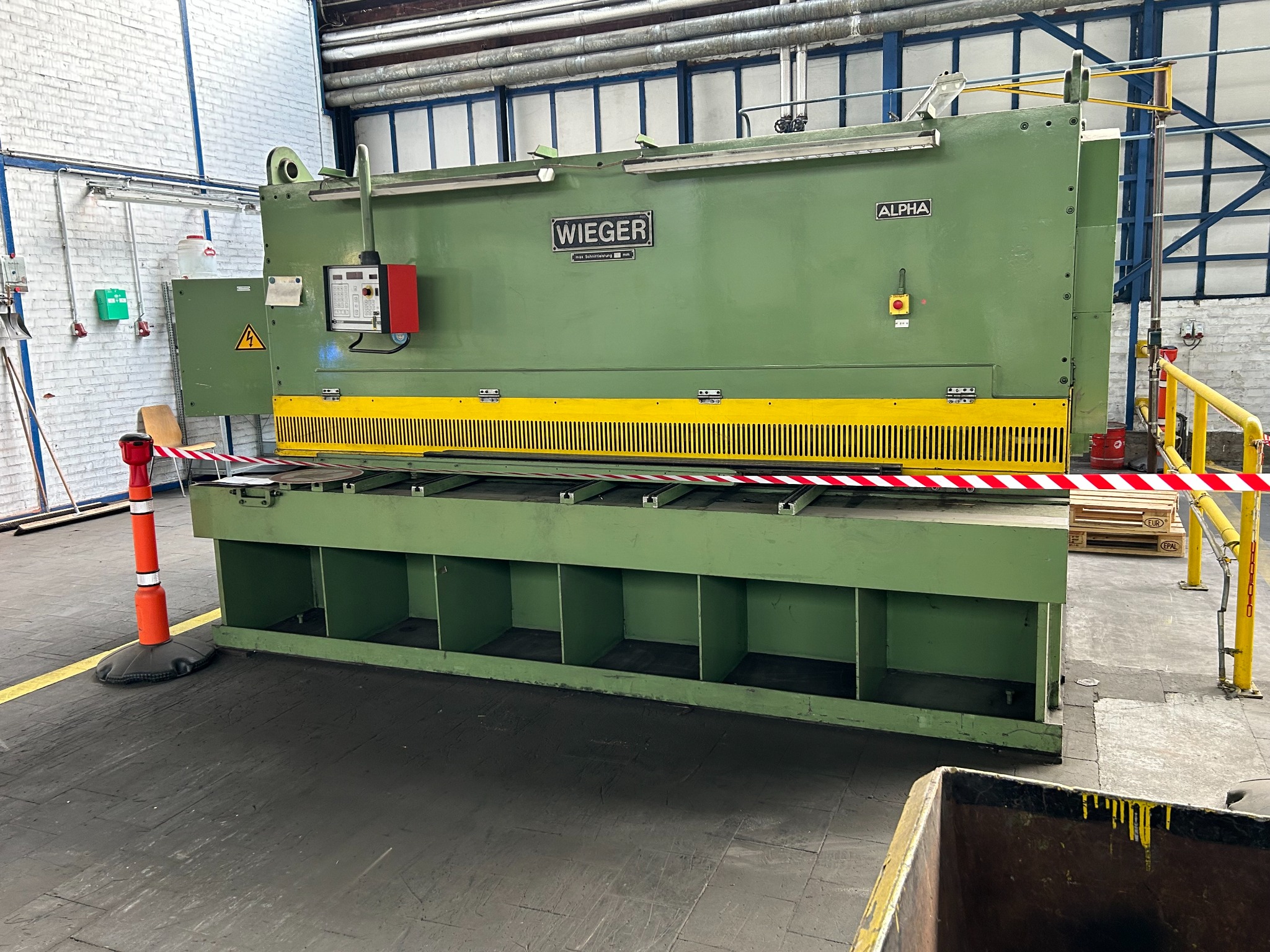

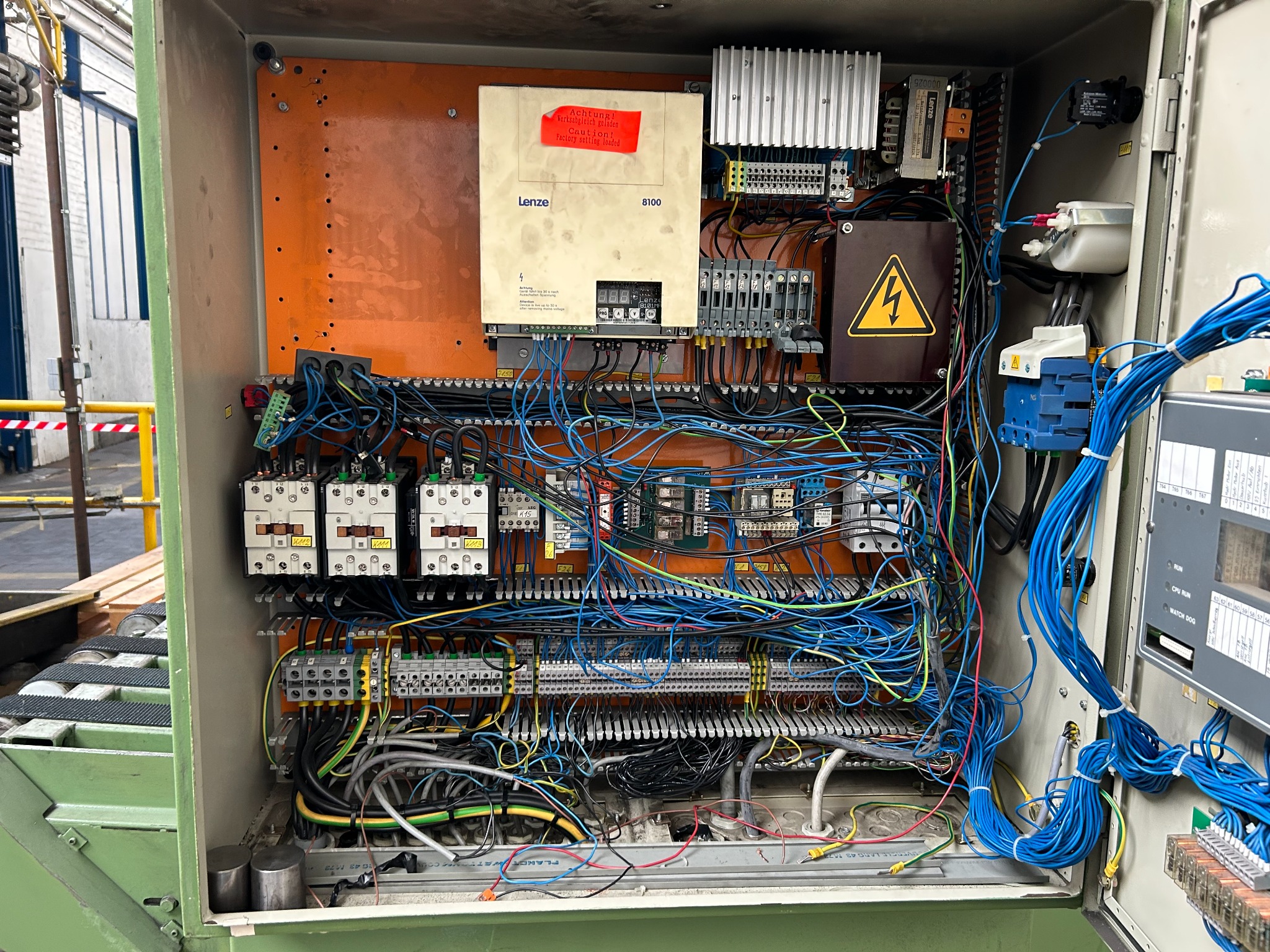

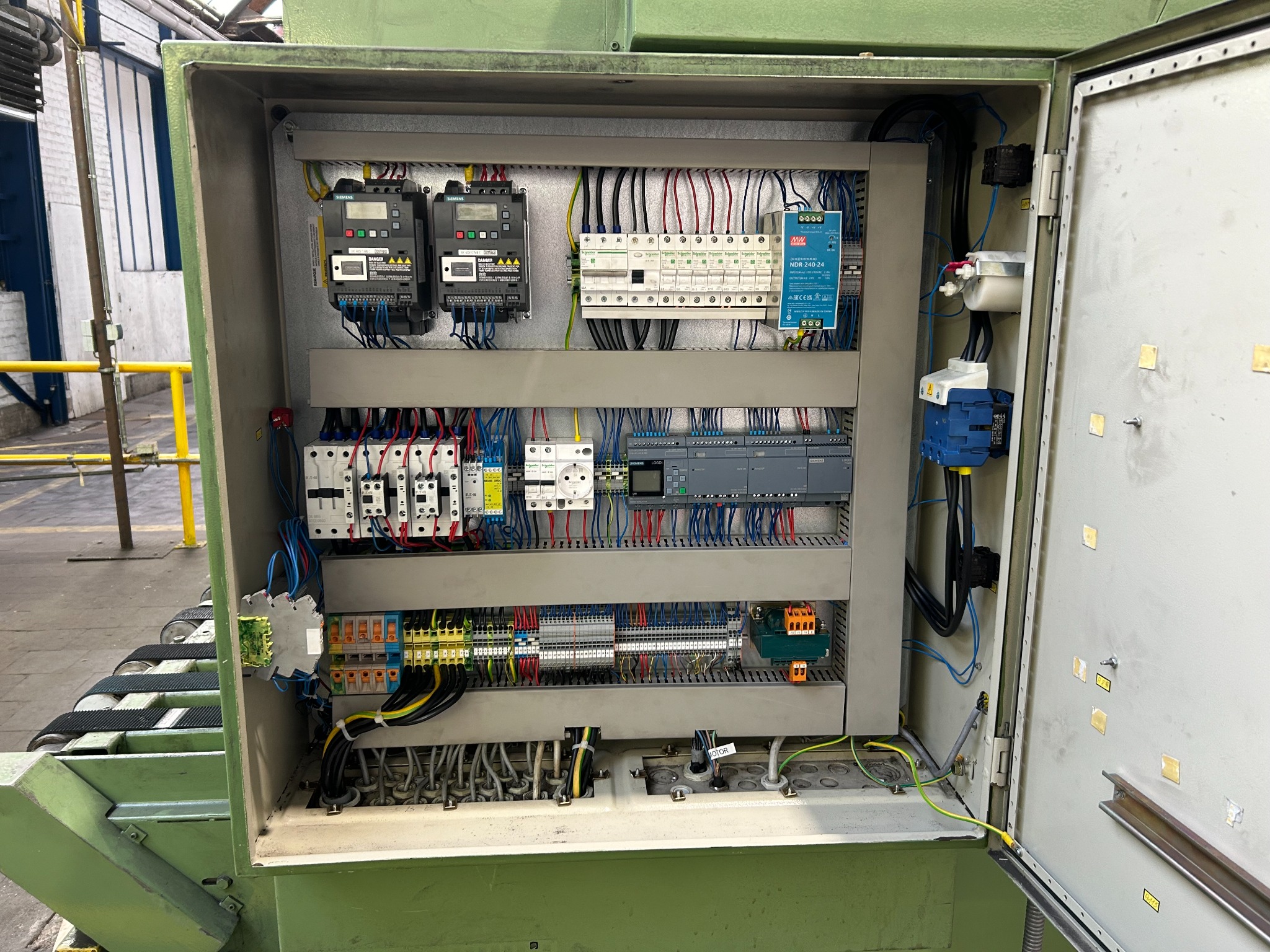

Bei der Wieger wurden der Schaltschrank neu aufgebaut und eine Delem DAC-310T integriert. Für die Maschinensteuerung wünschte der Kunde Siemens-Technik. Deshalb setzten wir eine Siemens LOGO! ein und entwickelten das Programm für die vorhandenen Maschinenfunktionen.

Besondere Aufmerksamkeit verlangten die Hochhaltevorrichtung, das Transportband und die Servicestellung. In dieser Stellung wird der Oberbalken pneumatisch verriegelt. Nach einer versehentlich aktivierten Verriegelung war die Maschine gegen die Sperre gefahren worden. Dabei verzog sich das Verriegelungssystem; der hintere Tisch samt Transportband wurde angehoben.

Die beschädigten mechanischen Komponenten setzten wir gemeinsam mit TKD Maschinenbau instand und stimmten anschließend die elektrischen Abläufe auf die wiederhergestellte Mechanik ab.
